¿Qué tamaño está disponible con interruptor de botón de metal?

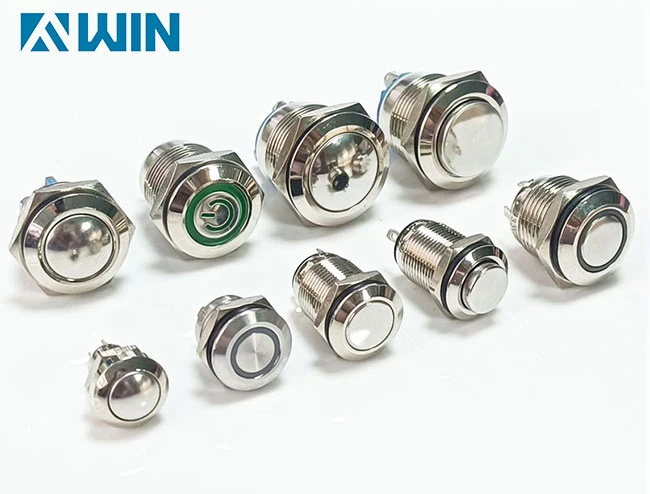

Pulsadores metálicosestán disponibles en una amplia gama de tamaños para adaptarse a diferentes aplicaciones, entornos y preferencias de diseño. El tamaño del interruptor afecta sus requisitos de montaje, estética y funcionalidad. Estos interruptores se utilizan comúnmente en diversas industrias, como controles industriales, electrónica de consumo, automoción, dispositivos médicos y más. Los tamaños disponibles suelen variar desde diseños pequeños y compactos adecuados para espacios reducidos hasta interruptores más grandes utilizados en aplicaciones industriales de servicio pesado. A continuación se muestra un desglose de los distintos tamaños de interruptores de botón metálicos y los factores a considerar al seleccionar el tamaño adecuado para su proyecto.

1. Tamaños estándar

Los interruptores de botón pulsador de metal vienen en varios tamaños estándar, que a menudo están determinados por el diámetro del botón o el orificio del panel requerido para la instalación. Los tamaños más comunes incluyen:

16 mm (0.63 pulgadas):

Este tamaño es uno de los más pequeños disponibles y se utiliza a menudo para aplicaciones compactas o integradas. Se encuentra comúnmente en electrónica de consumo, maquinaria pequeña y proyectos de bricolaje donde el espacio es limitado.

Solicitud: Pequeños paneles de control, dispositivos portátiles y dispositivos electrónicos portátiles.

19 mm (0.75 pulgadas):

Ligeramente más grande que el tamaño de 16 mm, el interruptor de botón metálico de 19 mm es muy popular tanto en aplicaciones industriales como de consumo. Logra un equilibrio entre compacidad y facilidad de uso, proporcionando una superficie suficiente para la interacción del usuario y al mismo tiempo cabe en espacios relativamente reducidos.

Solicitud: Paneles de control industriales, equipos de audio, dispositivos médicos y electrónica automotriz.

22 mm (0.87 pulgadas):

Este tamaño se considera un estándar para muchas aplicaciones industriales y comerciales. Es lo suficientemente grande como para presionarlo fácilmente, pero aún lo suficientemente pequeño como para caber en aberturas de paneles estándar. El tamaño de 22 mm suele ser el preferido para maquinaria y equipos industriales de alta resistencia.

Solicitud: Paneles de control en instalaciones de fabricación, equipos de audio de alta gama, máquinas expendedoras y sistemas de seguridad.

25 mm (1 pulgada):

Un tamaño más grande, a menudo elegido para aplicaciones que requieren una experiencia táctil más sustancial o un botón más grande que sea más fácil de activar en entornos donde los usuarios usan guantes o necesitan operar el botón sin mirarlo directamente.

Solicitud: Botones de parada de emergencia, máquinas de acceso al público y grandes paneles de control.

30 mm (1,18 pulgadas) y más grandes:

Para equipos industriales de uso pesado, controles de seguridad o máquinas que requieren un botón más robusto para soportar el uso frecuente o brindar mayor visibilidad. Estos interruptores se pueden utilizar para circuitos de alta potencia y, a menudo, cuentan con sellado adicional para entornos hostiles.

Solicitud: Maquinaria industrial, aplicaciones exteriores y equipos críticos para la seguridad.

2. Otros tamaños disponibles

Además de los tamaños estándar comúnmente disponibles, los interruptores de botón metálicos también se pueden personalizar en una variedad de tamaños según las necesidades específicas. Muchos fabricantes ofrecen opciones en tamaños no estándar, a menudo adaptados a industrias o casos de uso específicos. Por ejemplo:

Tamaños en miniatura (p. ej., 12 mm):

Se utiliza en diseños compactos o cuando el interruptor debe caber en espacios muy reducidos. Estos tamaños son raros pero se pueden encontrar en aplicaciones altamente especializadas, como dispositivos médicos o electrónica portátil.

Solicitud: Electrónica de consumo en miniatura, equipos médicos y dispositivos portátiles.

Tamaños personalizados:

Muchos fabricantes ofrecen opciones personalizadas en las que el tamaño del botón o del cuerpo del interruptor se puede ajustar para adaptarse a un panel o carcasa en particular. Esta opción suele elegirse cuando existen limitaciones de espacio o requisitos de diseño únicos.

3. Tamaños de orificios en paneles

El tamaño del orificio del panel es el diámetro del orificio requerido para montar el interruptor en el panel o carcasa. Por lo general, se correlaciona con el diámetro del botón en sí, pero puede variar ligeramente según el diseño específico del interruptor.

Interruptor de botón de 16 mm.: Requiere un orificio en el panel de aproximadamente 16 mm de diámetro.

Interruptor de botón de 19 mm.: Requiere un orificio en el panel de aproximadamente 19 mm de diámetro.

Interruptor de botón de 22 mm: Requiere un orificio en el panel de aproximadamente 22 mm de diámetro.

Interruptor de botón de 25 mm: Requiere un orificio en el panel de aproximadamente 25 mm de diámetro.

Estos tamaños garantizan que el interruptor encaje perfectamente en el panel, proporcionando un montaje seguro y manteniendo un espacio adecuado para la interacción del usuario.

4. Factores a considerar al elegir el tamaño de un interruptor de botón metálico

Al seleccionar el tamaño apropiado para un interruptor de botón metálico, hay varios factores a considerar para garantizar que el interruptor funcione de manera óptima en la aplicación prevista:

Tamaño del panel y limitaciones de espacio: Si está trabajando con un panel de control pequeño o un dispositivo integrado, es posible que necesite seleccionar un interruptor más pequeño (por ejemplo, 16 mm o 19 mm) para ahorrar espacio. Por el contrario, en paneles de control industriales más grandes, podría ser preferible un interruptor de 22 mm o 25 mm para facilitar su uso.

Interacción del usuario: Los botones más grandes son más fáciles de operar, especialmente en entornos donde los usuarios pueden usar guantes o cuando el interruptor debe ser muy visible. Por ejemplo, las aplicaciones críticas para la seguridad a menudo requieren botones más grandes (por ejemplo, 30 mm o más) para hacerlas más accesibles.

Consideraciones ambientales: En entornos hostiles donde el polvo, la humedad o las temperaturas extremas son factores, elegir un interruptor más grande (por ejemplo, 22 mm, 25 mm o 30 mm) puede garantizar que sea más resistente y más fácil de operar. Los interruptores más grandes también pueden ofrecer mejores opciones de sellado, protegiendo los componentes internos de los peligros ambientales.

Comentarios táctiles y audibles: Los interruptores más grandes generalmente brindan más respuesta táctil y suelen ir acompañados de un clic audible más sustancial cuando se presionan. Esta característica es importante en aplicaciones que requieren una operación precisa o confirmación de que el botón se ha presionado correctamente.

Estética y Diseño: El tamaño del botón influirá en el aspecto general del dispositivo o panel de control. En productos de alta gama o orientados al consumidor, la estética del interruptor puede ser una consideración importante. Se podría seleccionar un botón de metal más grande y prominente por su apariencia premium de alta gama.

5. Tamaños especiales para aplicaciones específicas

Ciertas industrias o aplicaciones pueden requerir interruptores de tamaños especializados:

Industria automotriz: En aplicaciones automotrices, el tamaño del interruptor puede depender de su ubicación en el tablero o panel de control. Por ejemplo, un tamaño de 22 mm puede ser común para los interruptores del tablero, mientras que se pueden usar tamaños más compactos (por ejemplo, 16 mm o 19 mm) en sistemas auxiliares o controles integrados.

Dispositivos médicos: Los dispositivos médicos a menudo requieren interruptores más pequeños y altamente confiables, y los tamaños como 16 mm o 19 mm son más comunes.

Equipo de acceso público: Para quioscos, máquinas expendedoras o máquinas expendedoras de boletos, es posible que se requiera un botón más grande (por ejemplo, 25 mm o 30 mm) para garantizar que el interruptor sea fácil de encontrar y operar.

Conclusión

Los interruptores de botón metálico están disponibles en una amplia gama de tamaños, desde modelos pequeños de 16 mm para diseños compactos hasta interruptores grandes y robustos de 30 mm o más para uso industrial de alta resistencia. El tamaño que elija depende de los requisitos específicos de la aplicación, incluido el espacio disponible, la necesidad de interacción del usuario y las condiciones ambientales. Considere siempre los requisitos de montaje, la accesibilidad del usuario y la durabilidad necesarios para su proyecto específico. Al seleccionar el tamaño correcto, puede asegurarse de que su conmutador funcione de manera óptima y mejore tanto la funcionalidad como el atractivo estético de su dispositivo o sistema.
